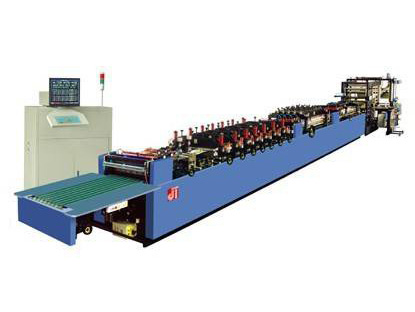

一、技術參數

機器 功能   三邊封，中封,  四邊封,底封

主要電氣配置   主要電氣配置牽引二伺服電機、配日本松下主驅動為交流電機配臺安變頻器，溫控16路，放卷恒張力

適合 基材   BOPP.COPP.PET.PVC.尼農等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜

制袋 節拍　　180次/分

放料線速度 ≤35米/分（視材料袋型而定）

制袋 尺寸   長度：400毫米，超過此長度采用倍送實現（6倍送）

　　　　　　   寬度：400毫米

料卷 尺寸   ∮600×850毫米（直徑×幅寬）

定位 精度　　≤±0.5毫米

熱封刀數量  縱封采用5組上下加溫、上下冷卻

　　　　　　　　橫封采用3組上下加溫、1組上下冷卻

溫度電熱塊數量   16塊

溫度設定范圍 　　0~300℃

整機 功率 　　46Kw（實際使用剛通電開機時功率一般在35Kw左右，保溫時一般功率在15 Kw左右）

外行 尺寸 　　8000×1500×1870毫米（長×寬×高）

整機 凈重　　約4500公斤

顏　　   色　　綠色罩殼、黑色機身

控制系統型號　　工控計算機復合薄膜高速制袋機控制系統

二、設備配置及相關參數

1、放料裝置

a、　　 結構形式： 臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）

b、　　 放料軸、氣漲軸加氣動鎖緊裝置

2、放料張力

a、　　 控制機理： 由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型恒速張力系統

b、　　 調節驅動：PID調節PWM驅動

c、　　  檢測方式：傳感器與旋轉編碼器綜合檢測

3、糾偏裝置

結   構：絲桿調節K型架垂直升降

驅   動：固態繼電器驅動低速同步電機

傳   動：聯軸器聯接

控制形式：雙光電傳感器電腦集中控制

檢測方式：反射式光電傳感器檢測

跟蹤精度：≤0.5mm

調整 范圍：150 mm

光電搜索范圍：±5-50mm可調，限位開關的區間..光電超范圍

機器自動停車,并電腦提示糾偏異常

4、對邊

結構：可調膠輥中心雙向旋轉式調整結構

形式：手動調節（調節手輪）

5、上下對花

結構：單支輥筒上、下調整

形式：手動調節（調節手柄）

6、縱封裝置

結構：組合式橋梁結構

驅動：主電機驅動動力桿

傳動：偏心機聯桿垂直運動

數量：5組

長度：燙刀800mm,冷刀400mm

7、橫封裝置

結構；大梁墊塊式燙壓合結構

驅動：主電機驅動動力桿

傳動：偏心機構聯桿垂直運動

數量：燙刀3組,長度:440mm.冷刀1組,長度440mm

8、薄膜牽引

  結　　構：氣動式膠輥壓合摩擦式

  驅　　動：中慣量數字式交流伺服系統

傳   動：M型同步帶輪傳動，速比1：2.4

控制形式：電腦集中控制

檢測方式：光電傳感器結合接近開關綜合控制

第三牽引：交流電機功率：0.55KW.驅動源臺安0.75KW變頻

9、中間張力

結   構：氣壓式浮動張力輥結構

控制形式：電腦集中控制.動態運動補償

檢測方式：無觸點接近開關

浮輥張力調整范圍：0~0.6Mpa氣壓，中間牽引電機補償范圍1~10mm（電腦設定，自動插補）

 10、主傳動裝置

結   構：曲柄搖桿推拉式四連桿結構

驅   動：2.2Kw變頻器驅動2.2Kw三相異步電機

傳   動：主傳動電機帶1：17減速機

控制形式：電腦集中控制

運動方式：主電機運動帶動框架上下垂直運動

11、自動定位裝置

方   式：（1）、電腦自動定長控制方式　　 精度：≤0.5mm

　　　　  (2)、反射式光電傳感器跟蹤檢測 精度：≤0.5mm

光電搜索范圍：0~10 mm（范圍大小電腦可設定自動搜索）

修正補償范圍：±1~±5 mm

定位修正方式：伺服電機受控于電腦反饋信號

12、溫度控制裝置

檢測 方式：熱電偶檢測K型

控制 方式：電腦集中控制，固態繼電器驅動PID調節

溫度設定范圍：0~300度

測  溫  點：電加熱塊中段

13、切刀

結構：上切刀+調整裝置+固定下切刀

形式：氣動頂隔彈簧剪切式

傳動：借用偏心軸動力

調整：水平移動，拉動手柄可調切線角度

14、收邊料機

結   構：臥式往復絲桿收料結構

驅   動：交流電機驅動

控   制：傳感器

15、沖孔裝置

結   構：弓型座氣動式?jīng)_模

控制形式：電腦集中控制

驅   動：電子開關驅動電磁閥（DC24V）

沖孔座：導軌式支撐弓型座手動水平微調結構

調整量：±12mm

氣   缸：氣動控制

模   具：凌孔2組

數   量：2組

16、倍送裝置

結   構：氣動墊塊異步隔熱式

控制形式：電腦集中控制

驅   動：電子開關驅動電磁閥（DC24V直流）

動作方式：3組橫封異步動作

倍送次數：從2~6倍送（電腦內可以設置）

17、自動輸送裝置

結   構：L型水平工位

驅   動：固態繼電器驅動，齒輪減速單相電機

傳   動：斜齒輪傳動

輸送距離及輸送數量：電腦內自由設定

控制形式：電腦集中控制

三、配套設施（用戶自行解決）

電   源：三相380V±10﹪50Hz   空氣開關150A

帶零線，地線（R.S.T.E）

容   量：≥42Kw

氣   源：35升/分（0.6Mpa）

冷卻水：15升/分

四、主要關鍵件清單：

隨機附件
